一、概述

232C10是專為自助終端設備配套開發的一款串口控制器模塊，可應用此模塊實現各模塊操作指示燈的提示控制、接收開關量的輸入上傳、繼電器常開、常閉輸出等，并帶有看門狗功能，利用此功能可對某一模塊實現狀態自檢、硬復位功能。

二、技術規格

1.? 通訊接口及協議：

l 串口232通訊，標準DB9母座接口

2.? 接口及參數：

l 15路5V/100mA輸出，可控制各操作提示燈條；

l 5路共陰極5V/100mA輸出，可控制雙色指示燈條，區分正常、異常狀態；

l 2路12V/500mA輸出，可外接高拍儀補光燈、12V繼電器模塊；

l 2路繼電器常開、常閉端口,可外控制各模塊電源，實現模塊的斷電復位功能；

l 8路高低開平輸入接入端，可外接門禁傳感器、紅外對射、反射、振動報警器等傳感器模塊，實現信號上傳功能；并帶5V電源接口，可為外接模塊提供電源。

l 1路蜂鳴器，可實現聲音提示功能，如當某一重空門打開超過一定時間，上層可發指令打開蜂鳴器，以提示用戶注意關門。

4. 電源、電壓

l 控制器電源輸入為12V/1A

5、控制器工作條件：

l 工作溫度：-10℃～+70℃

? 存儲溫度：-20℃～+85℃

l 濕度：5%～90%，無結露；

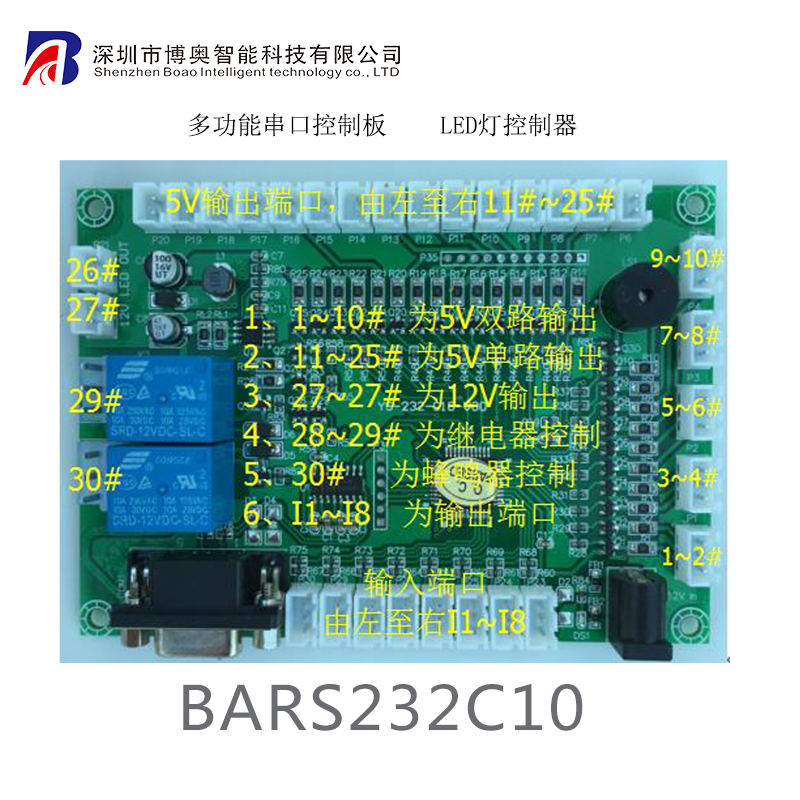

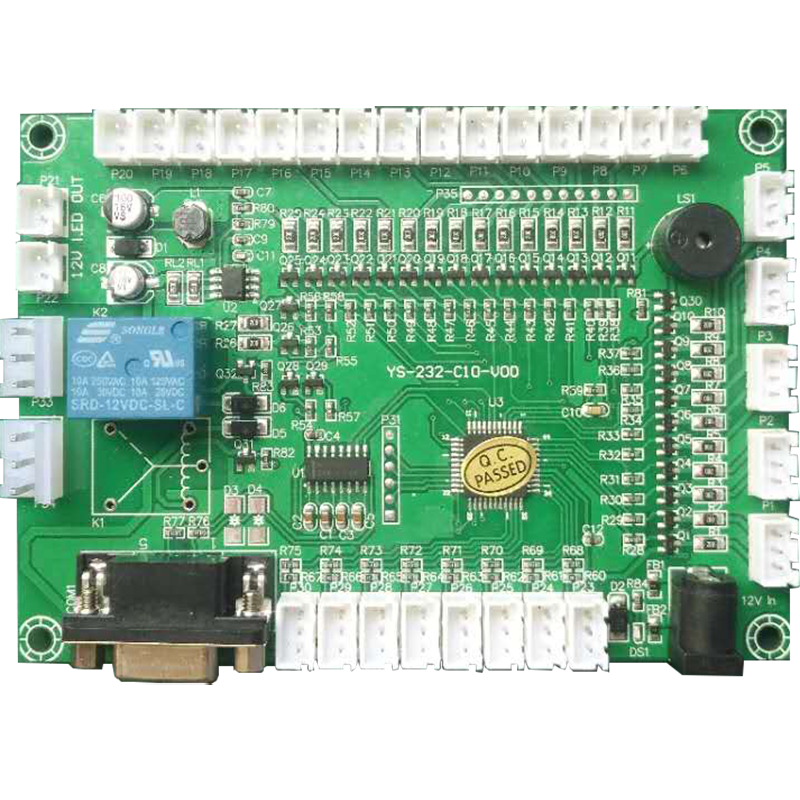

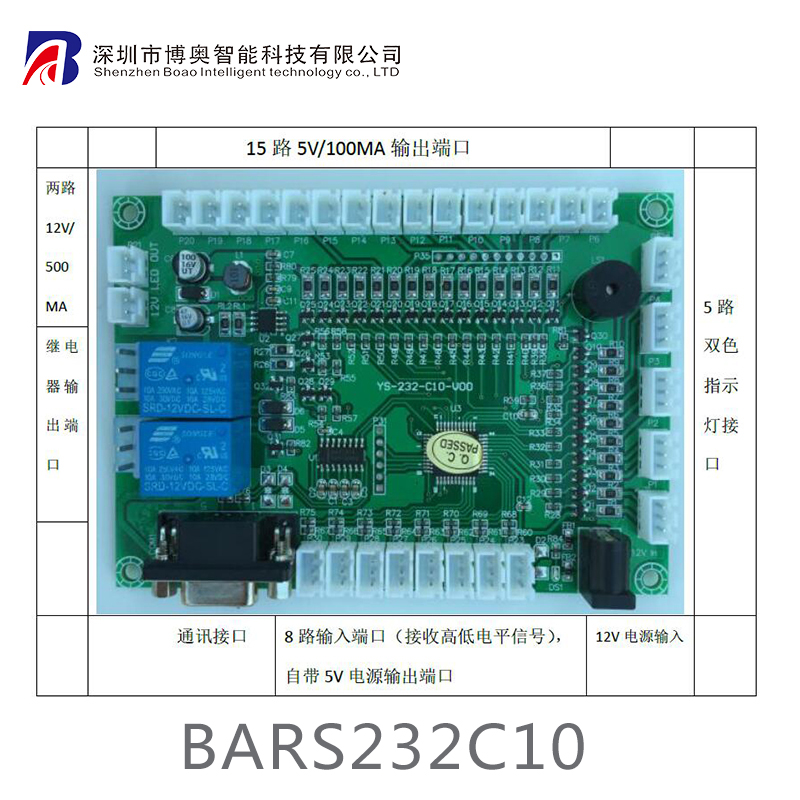

三、控制器接口圖示
