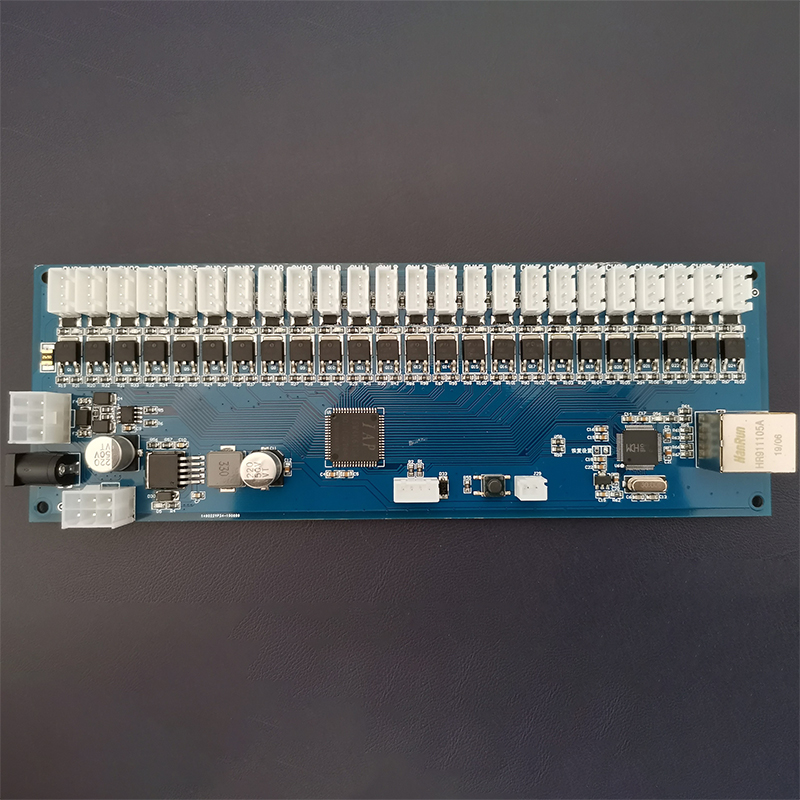

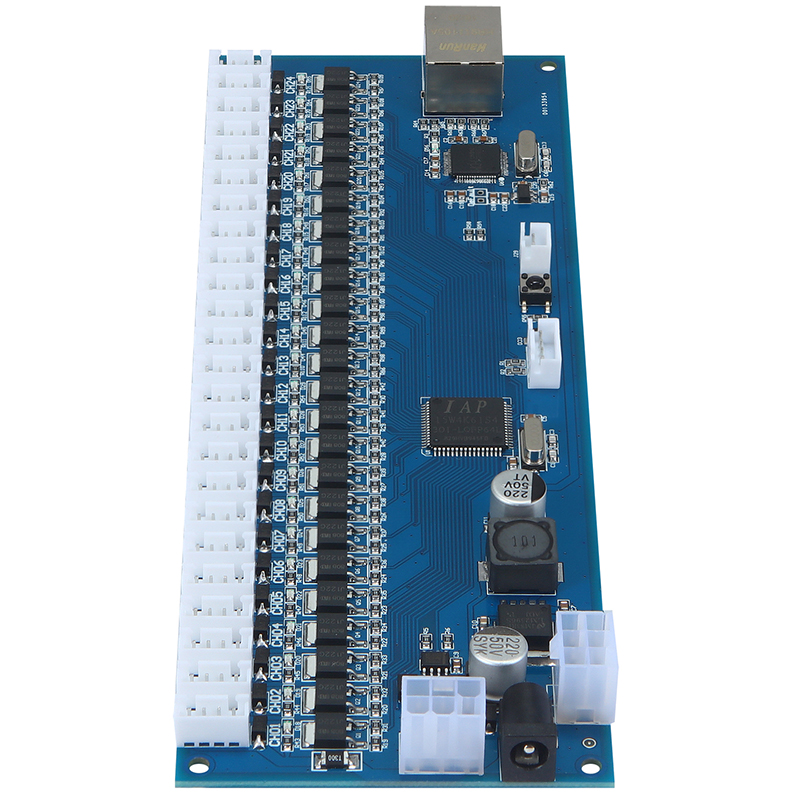

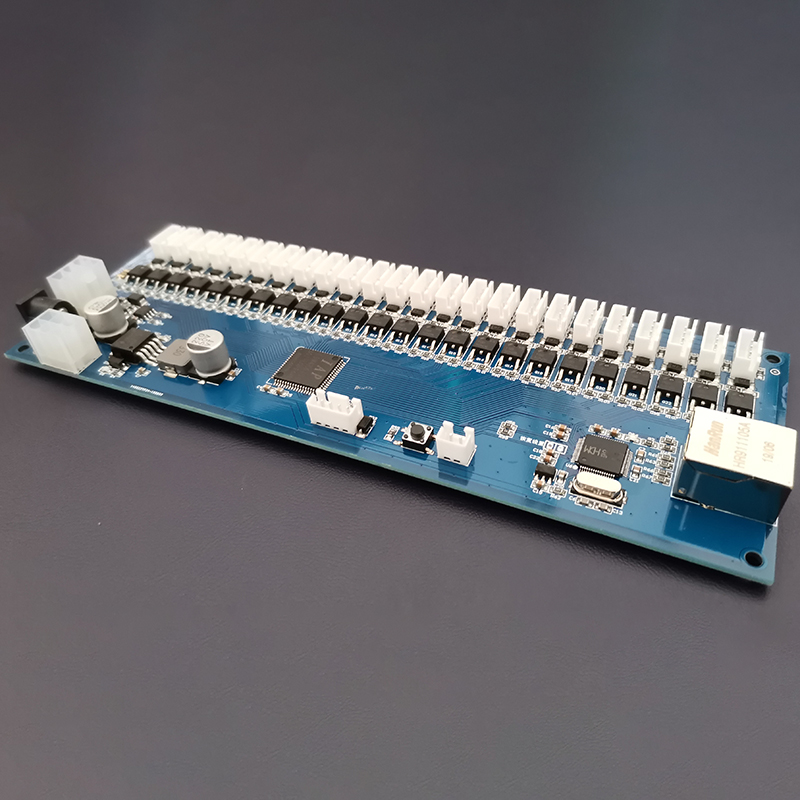

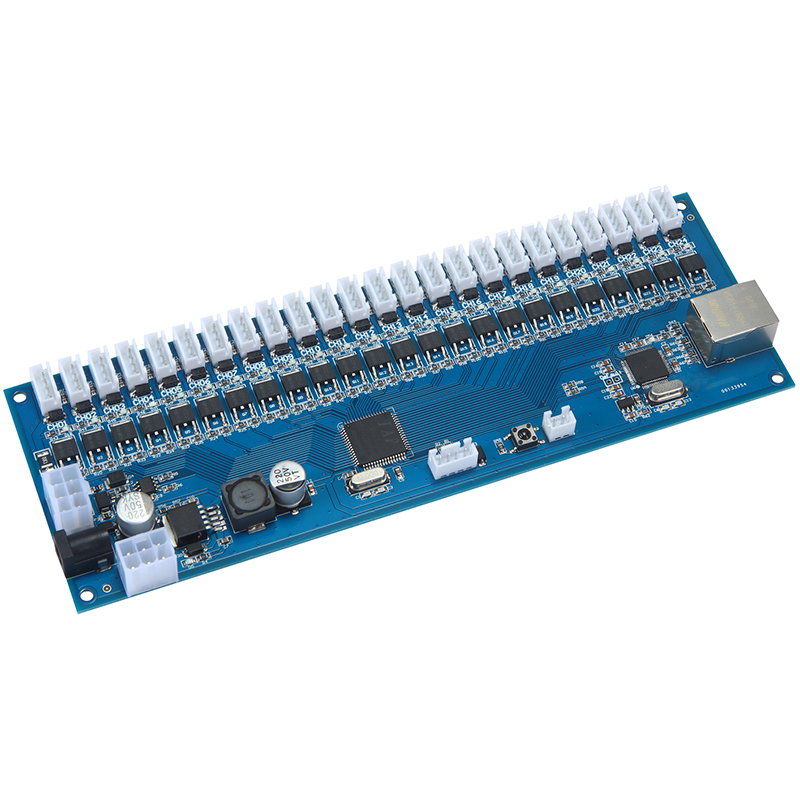

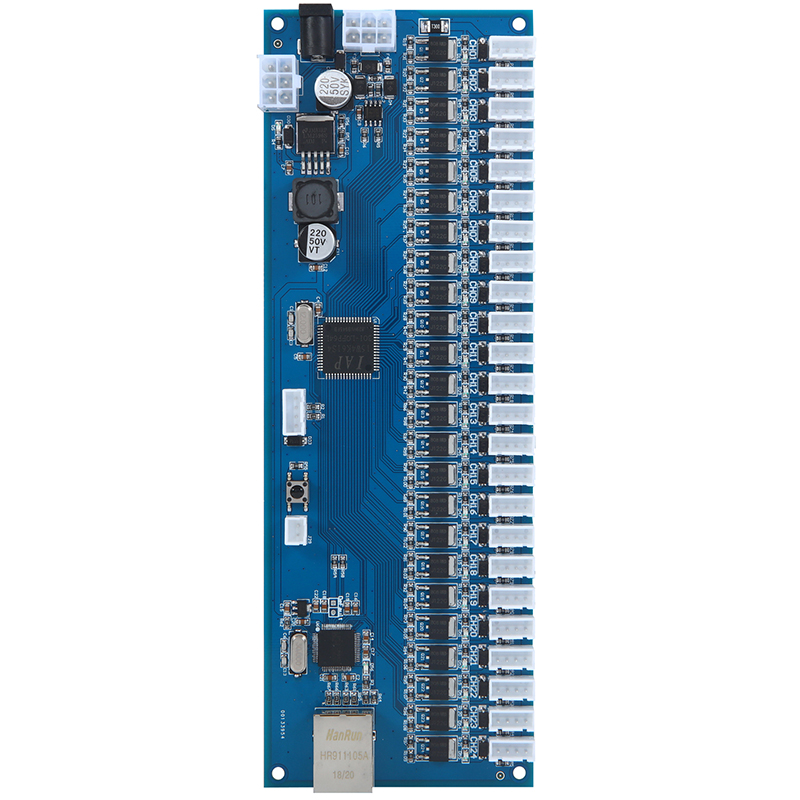

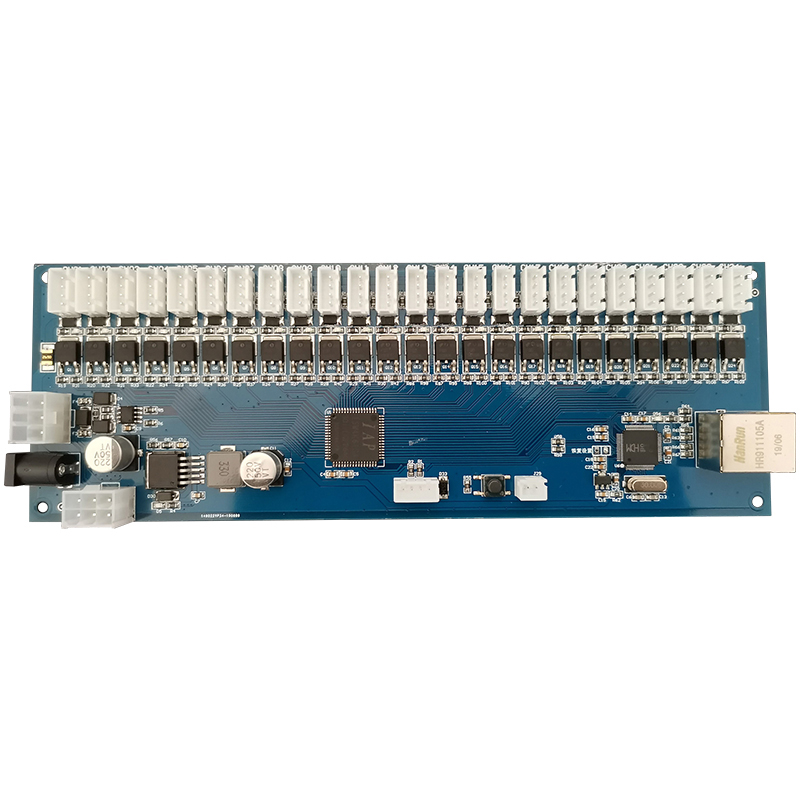

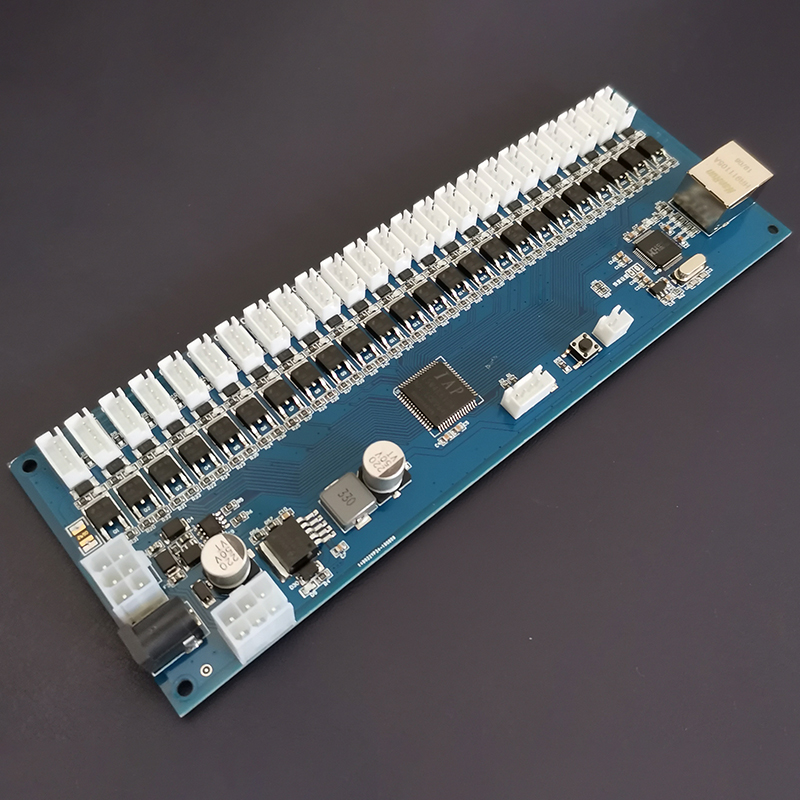

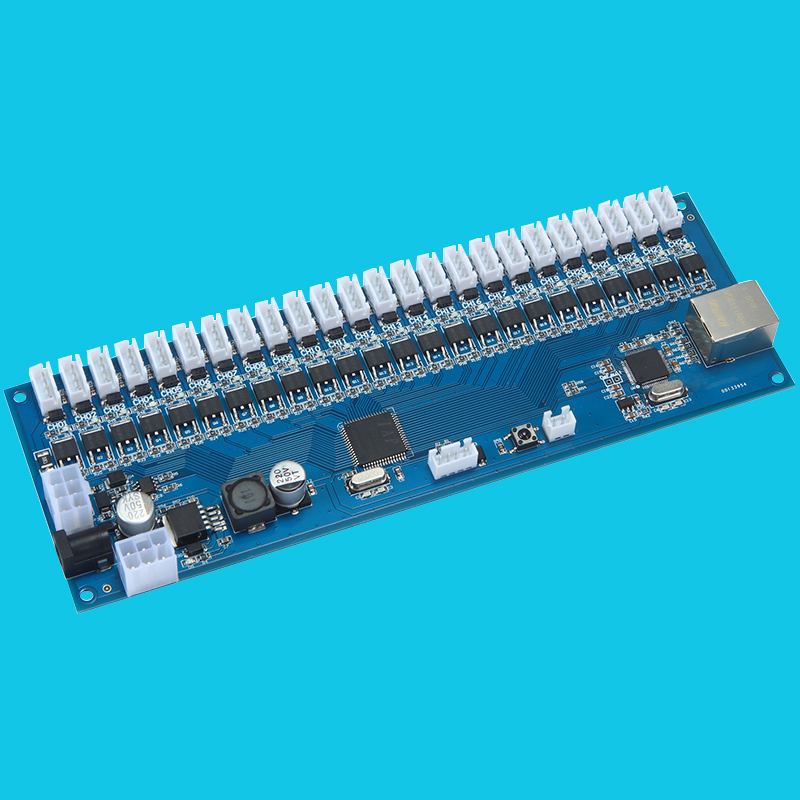

產品概述

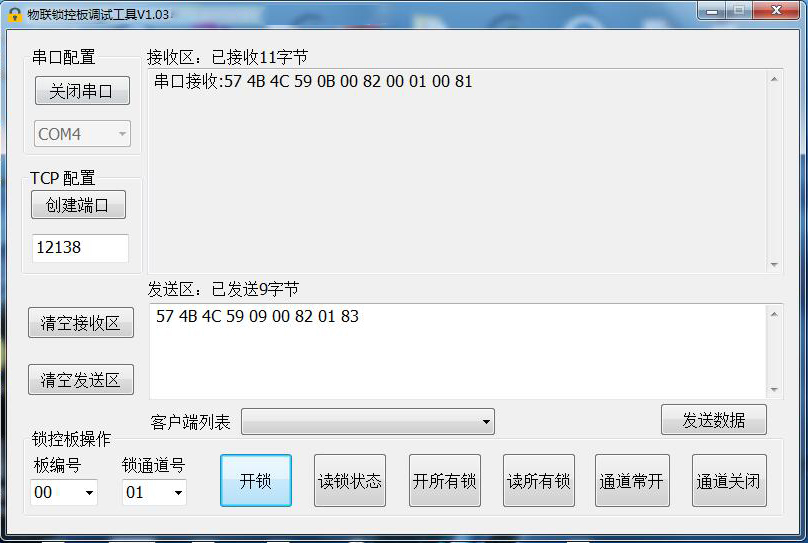

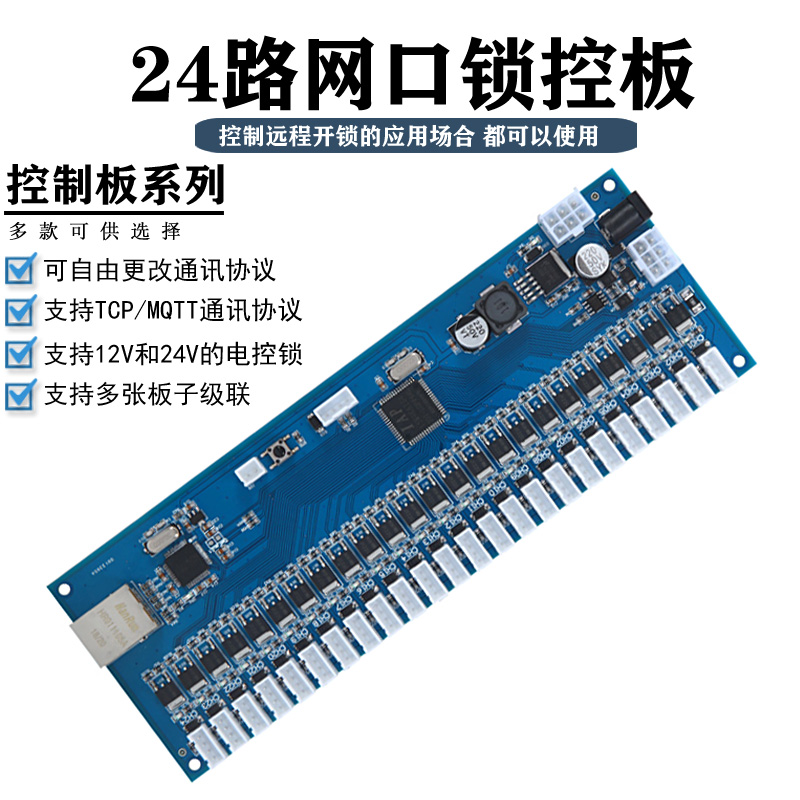

       24路鎖控板采用TP/IP通訊接口，支持多種電控鎖，支持鎖信號反饋，支持12V和24V的電控鎖，且鎖反饋方式可通過軟件配置，具備獨立PTC自恢復保險絲，支持鎖短路保護，保護電流為3A，提供配置工具軟件，用戶可自由更改通訊協議、和鎖反饋類型。

產品特征

● 支持10/100M，全雙工/半雙工自適應以太網接口，兼容802.3 協議

● 支持MDI/MDIX 線路自動轉換

● 支持DHCP自動獲取IP地址，支持DNS域名訪問

● 通過上位機軟件、串口命令設置芯片工作模式、端口、IP等網絡參數

● 工作模式支持TCP CLIENT、TCP SERVER和UDP CLIENT、UDP SERVER 4種模式

● 支持并提供虛擬串口軟件

電氣參數

額定工作電壓：直流9-24V

待機功耗：小于1W

通訊接口：RJ45，波特率9600

RS485級聯數量：最大32個

驅動鎖電流：最大3A

讀鎖反饋：支持

開鎖輸出時間：200ms

看門狗：支持

程序升級接口：TTL串口

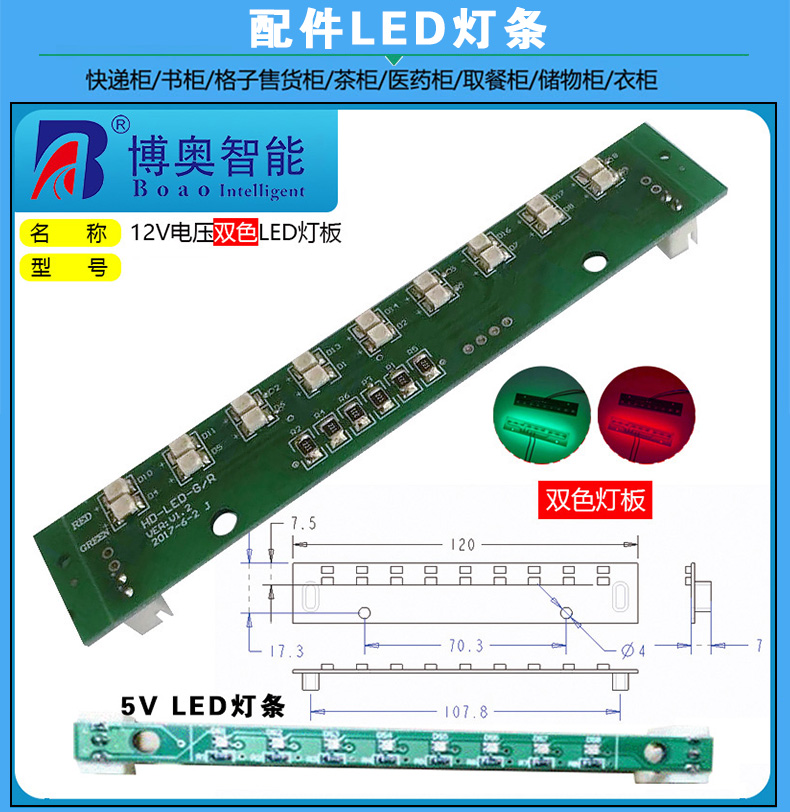

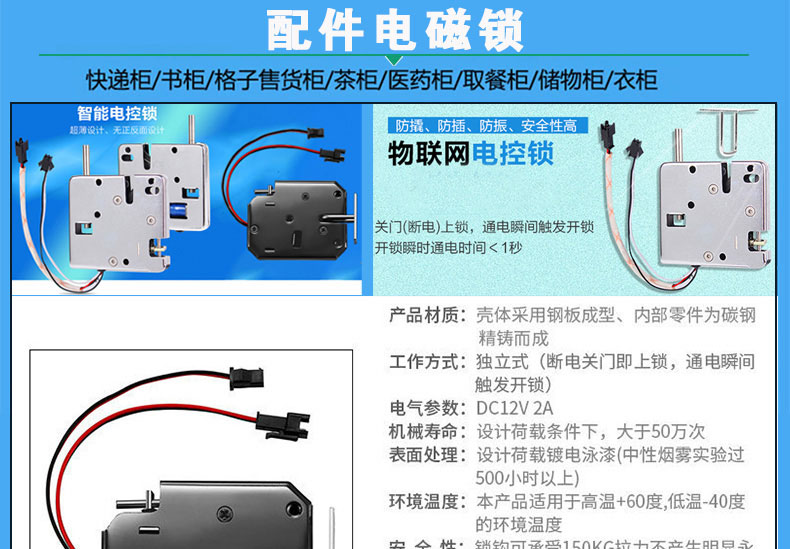

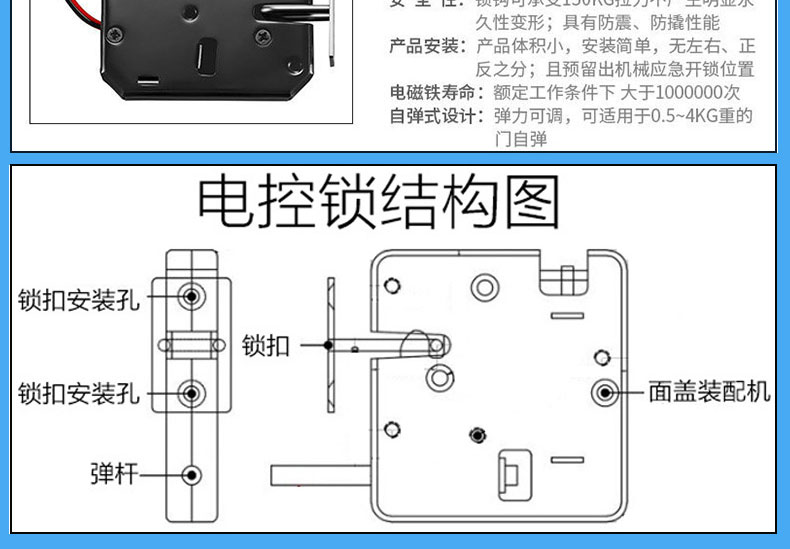

產品配件

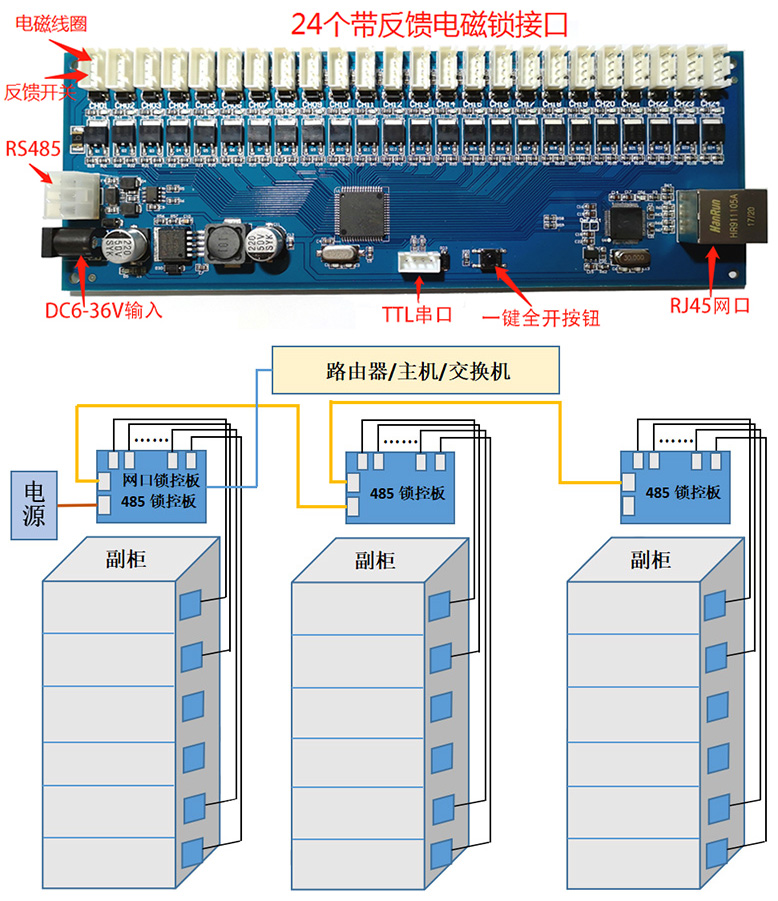

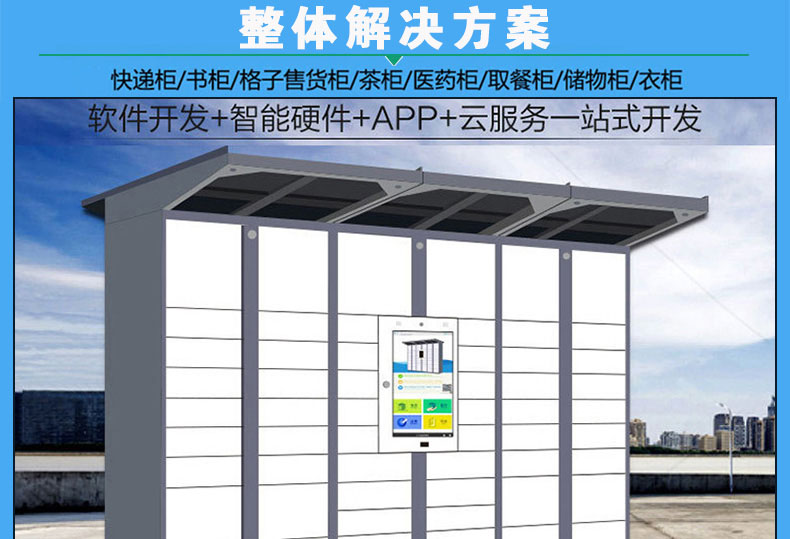

系統方案

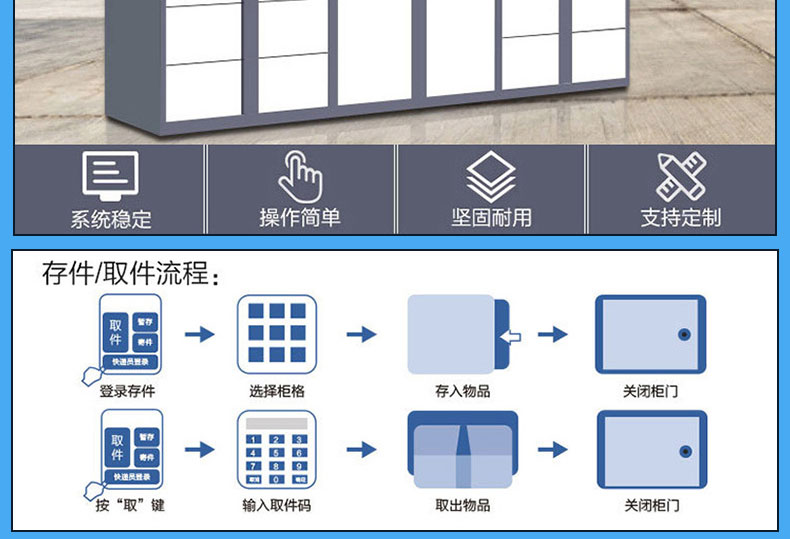

應用領域

該鎖控板廣泛應用于快遞柜，自動售貨機，儲物柜，自動化藥房，共享圖書柜，生鮮柜，共享取餐柜等等。
