產品概述

本款半導體電容式指紋模塊以高速處理器為核心，結合自研高精準指紋算法，可實現指紋采集、特征處理、特征存儲、指紋比對等全流程智能操作。模塊在易用性、耐用性上表現突出，傳感器穩定性強且使用壽命超100萬次，對高低溫、風沙等惡劣環境具備優異適應性；同時針對手指干、開裂、臟、濕等特殊狀況，仍能正常采集并保證高比對準確率。模塊支持USB、串口雙通訊接口，兼容Mass storage、TLL協議，即插即用，部署便捷。

核心功能

• 指紋采集：支持手指圖像采集，輸出RAW、BMP等標準數據格式，適配多種開發需求。
• 指紋比對與搜索：支持1:1精準對比（身份驗證）與1:N快速搜索（批量識別），滿足不同場景需求。
• 特征處理與存儲：自動處理采集指紋生成特征數據，并安全存儲于模塊內，保障數據不泄露。
• 高防偽性：內置假指紋識別算法，對硅膠、薄膜等偽造指紋具備強辨別能力，提升安全等級。
• 高適應性：突破手指狀態限制，干、裂、臟、濕手指均能穩定采集，比對準確率不受影響。
• 簡易開發：提供標準UART/USB接口，配套源碼SDK與開發手冊，降低研發門檻，縮短項目周期。

產品優勢

以高性價比指紋模塊為核心，延伸開發出指紋控制器、指紋儀、指紋鎖、指紋防盜門等系列產品，有效降低用戶在指紋識別領域的研發成本，助力快速推出符合市場需求的個性化高科技產品。目前產品已成功應用于：

• 安全防護領域：保險箱柜、槍柜、汽車防盜系統；
• 身份管理領域：考勤機、門禁系統（企業/政府場景）；
• 民生安全領域：銀行自助設備、居家指紋鎖、社區門禁。

憑借穩定的產品性能、優質的技術支持與完善的售后服務，產品已獲得市場廣泛認可與客戶信賴。

產品規格參數

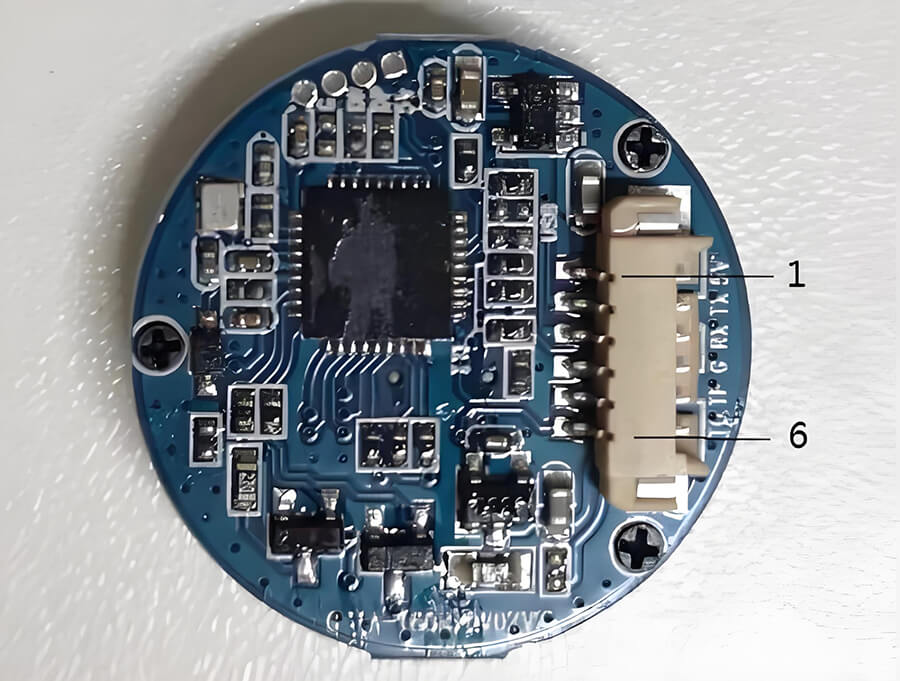

硬件接口

接口定義

注：USB接口與串口為二選一配置，出廠時將根據客戶需求固定為其中一種接口，下單前請確認接口類型。

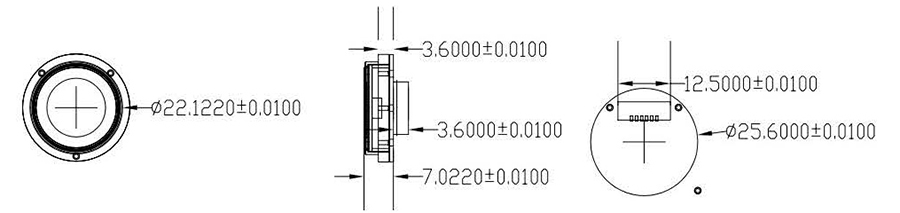

外形結構尺寸

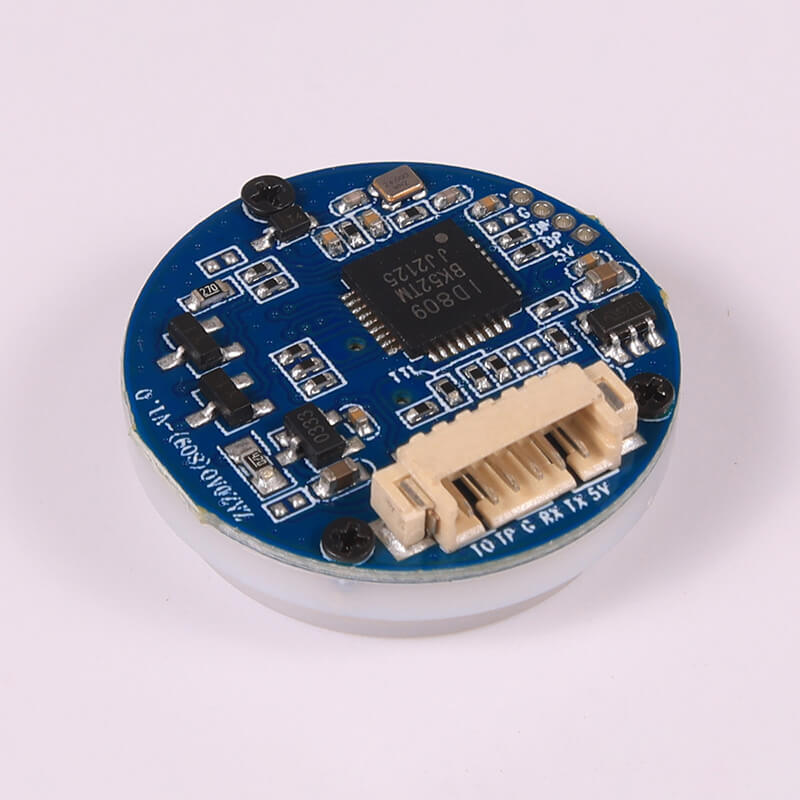

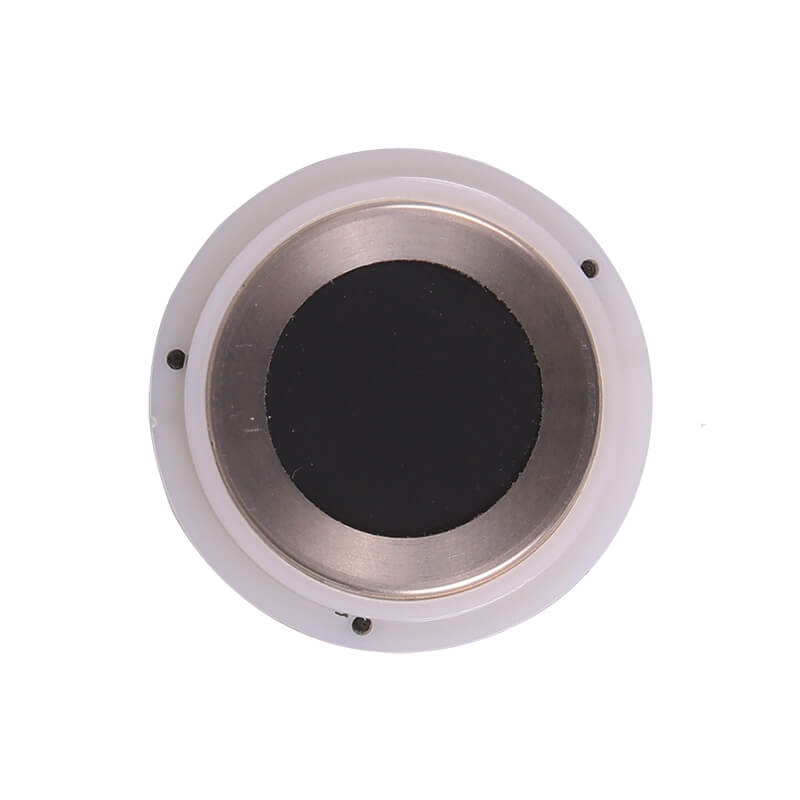

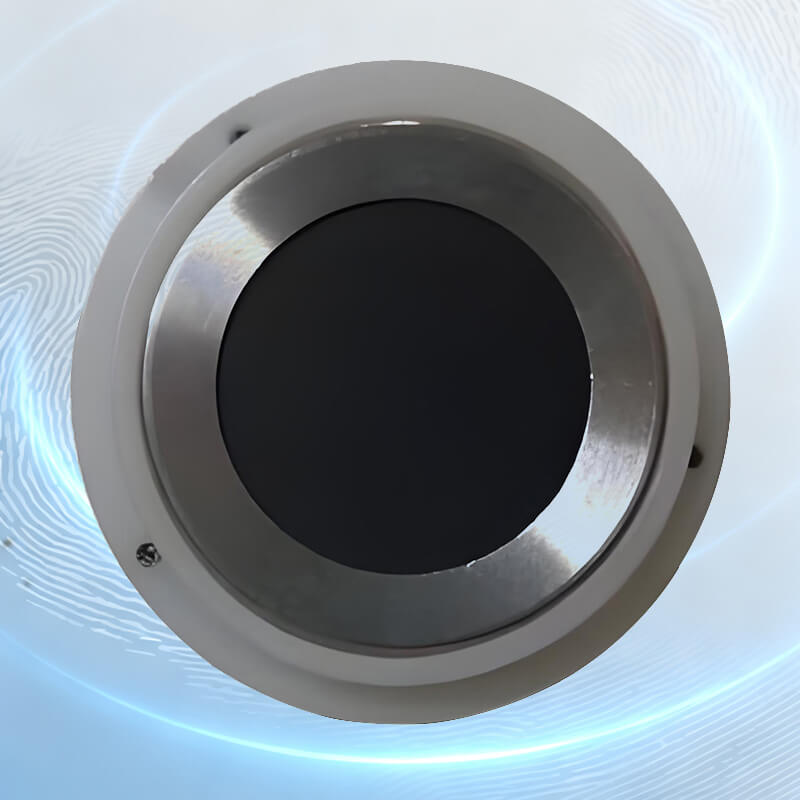

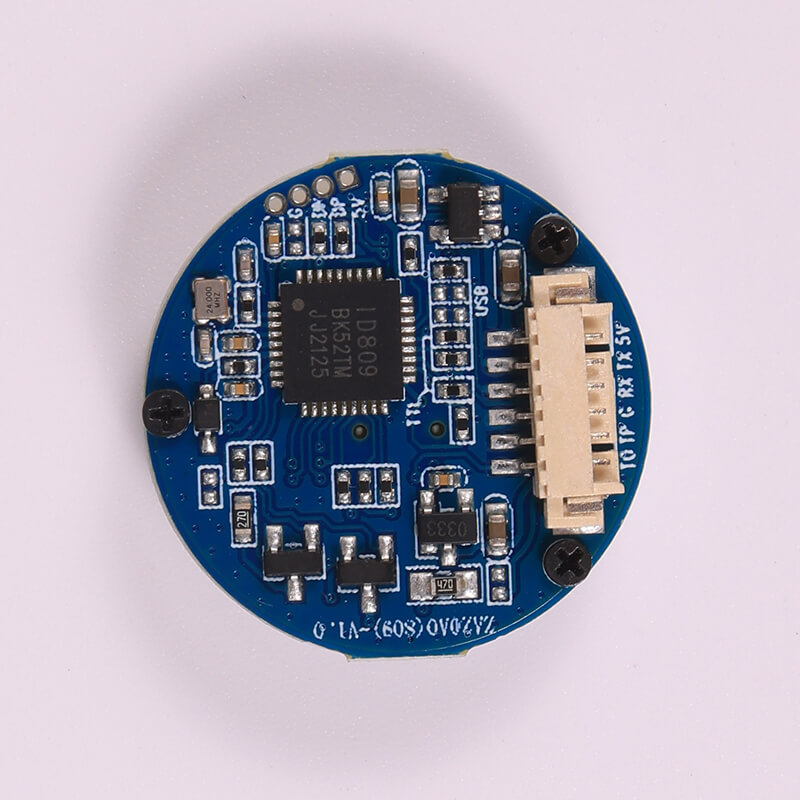

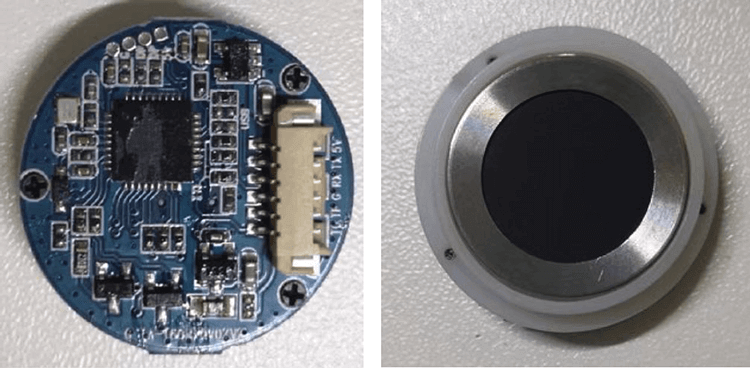

實物圖片

系統支持

模塊兼容多操作系統，包括嵌入式系統、Linux、安卓、Windows，同時提供標準SDK開發包及詳細開發手冊，包含API接口說明、調用示例、故障排查指南，助力開發團隊快速完成集成調試。

裝配注意事項

• 指紋采集面為核心部件，請勿用硬物刮擦，以免損壞傳感器導致采集異常。
• 模塊采用“結構件頂壓”方式固定，固定件需頂在傳感器底面空曠區域，且安裝壓力不可過大，避免損傷內部晶元。
• 若終端設備使用110V/220V市電供電，務必采用三腳帶接地線插頭，確保良好接地，保障使用者安全。
• 如需降低功耗，可通過控制電源VCC的通斷來開關模塊（非工作狀態切斷電源，工作時接通）。
